Описание товара - Индикатор балансировщик роторов электродвигателей ИБР-02

Индикатор-балансировщик роторов вращающихся машин ИБР-02 предназначен для контроля вибрации вращающихся машин, обеспечения динамической балансировки (одно- и двухплоскостной) их роторов в собственных подшипниках, центровки валов горизонтальных машин.

Индикатор ИБР-02 позволяет выполнить:

• проверку вибрации электродвигателя;
• определение частоты вращения ротора, виброскоростей на частоте вращения ротора и их фазовых углов;
• автоматический расчет корректирующих масс и углов коррекции;
• автоматический расчет смещений, обеспечивающих устранение несоосности валов.

ИБР-02 предназначен для предприятий, эксплуатирующих или ремонтирующих вращающиеся машины, с жестким ротором и частотой вращения от 300 до 15000 об/мин.

Комплект поставки индикатора ИБР-02

• 1) ИБР-02, шт 1;
• 2) аккумулятор (Li-ion, тип 14500), шт. 1;
• 3) датчик вибрации, шт. 1;
• 4) ручной щуп, шт. 1;
• 5) крепежный магнит, шт. 1;
• 6) блок питания, шт 1;
• 7) кабель USB Type-C, шт. 1;
• 8) руководство по эксплуатации, экз. 1;
• 9) футляр, шт. 1.

Устройство и работа индикатора ИБР-02

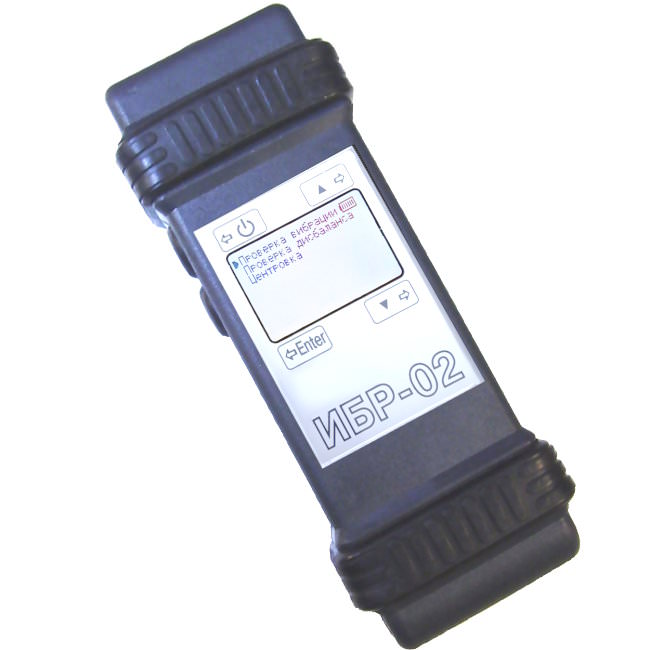

Конструктивно индикатор ИБР-02 выполнен в виде портативного прибора, пластмассовый корпус которого состоит из двух частей, стянутых резиновыми окантовками.

На лицевой стороне корпуса расположены жидкокристаллический дисплей и надписи, поясняющие назначение органов управления. В верхней стенке корпуса находится окошко встроенного стробоскопа. На левой стенке корпуса имеются две кнопки: « » – для включения-выключения индикатора - и «Enter» – для управления индикатором. На правой стенке корпуса расположены гнезда « », «5В, 1А» – для подключения к индикатору датчика вибрации и блока питания соответственно – двухцветный светодиод – для контроля заряда аккумулятора – и кнопки «▲», «▼» – для выбора необходимого пункта меню дисплея или для изменения значения указанного параметра. Кнопка прибора "индикатор ИБР-02"  "▼" также служит для перевода индикатора в режим контроля исправности. Кратковременное (менее 1 с) нажатие кнопки «▲» или кнопки «▼» изменяет значение отображаемого параметра на 1, длительное – с увеличивающейся скоростью. На тыльной стороне корпуса приведены надписи, поясняющие назначение гнезд индикатора и содержащие основную информацию о нем, а также надпись, указывающая местонахождение окошка стробоскопа. Внутри корпуса расположены печатная плата с элементами схемы индикатора и аккумулятор.

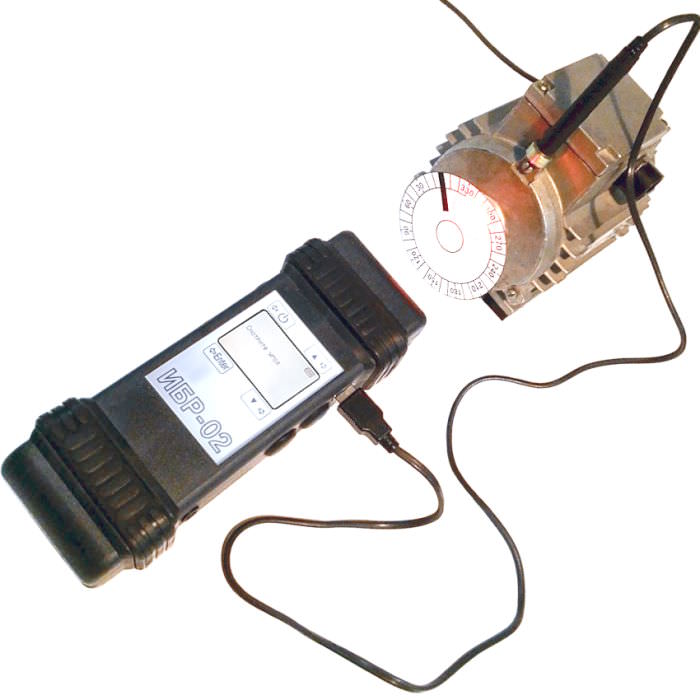

Принцип работы индикатора балансировщика роторов ИБР-02:

– при проверке вибрации измеряется виброскорость (среднее квадратическое значение, СКЗ) в диапазоне 5÷1000 Гц;
– при балансировке ротора определяются частота вращения ротора, виброскорости (СКЗ) на частоте вращения ротора и их фазовые углы при пробных пусках и с их помощью автоматически вычисляются корректирующие массы и углы коррекции;
– при центровке валов горизонтальных машин фиксируются показания индикаторов часового типа, установленных на полумуфтах или валах, в положениях “9ч”, “0ч” и “3ч” и на их основе рассчитываются параллельные и угловые несоосности в вертикальной и горизонтальной плоскостях и смещения, обеспечивающие их устранения.

Технические данные - "Индикатор балансировщик роторов ИБР-02":

Примечание: Для центровки валов необходимо иметь в наличии устройство выверки соосности валов с ИЧТ (в комплект поставки индикатора оно не входит).

Указание мер безопасности Перед работой с индикатором ИБР-02

Сначала следует изучить руководство по эксплуатации изделия. При проверке вибрации и балансировке ротора машина должна быть надежно заземлена.

Гарантия нового индикатора ИБР-02 составляет 24 месяца с даты отгрузки со склада ООО "Фирма Контрагент".
