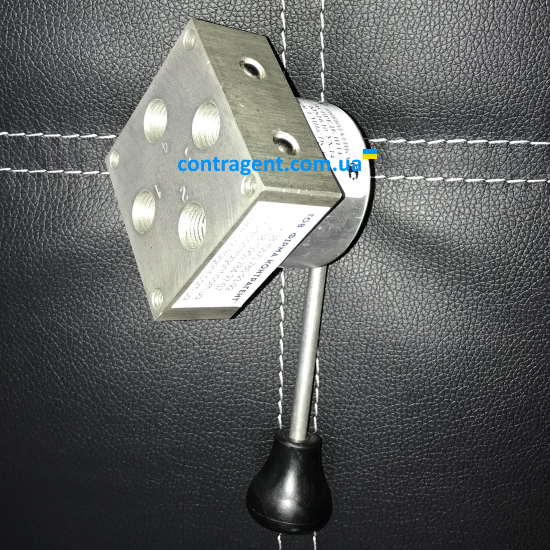

Распределитель крановый КРу 16, резьба К3/8": КРу-16.2, Кру-16.4, КРу-16.5, КРу-16.7, КРу-16.8

КРу-16.10 УХЛ4 КРУ-16 Пневмораспределитель КРу-16
  • Артикул: 04350. Цена с НДС. 01.03.2021 г.
    KPy 16-1 (4-х линейные, 3-х поз.,Dy16,К 1/2",боковое) 1 674,00 грн.
    KPy 16-2 (4-х линейные, 3-х поз.,Dy10,К 3/8",боковое) (аналог В71-23) 1 646,00 грн.
    KPy 16-3 (4-х линейные, 2-х поз.,Dy16,К 1/2",боковое) 1 646,00 грн.
    KPy 16-4 (4-х линейные, 2-х поз.,Dy10,К 3/8",нижнее) 2 085,00 грн.
    KPy 16-5 (4-х линейные, 2-х поз.,Dy10,К 3/8",боковое) 1 650,00 грн.
    KPy 16-6 (4-х линейные, 3-х поз.,Dy16,К 1/2",нижнее) 2 242,00 грн.
    KPy 16-7 (6-ти линейные, 3-х поз.,Dy10,К 3/8",боковое) 3 200,00 грн.
    KPy 16-8 (6-ти линейные, 3-х поз.,Dy10,К 3/8",нижнее) (аналог В71-33) 3 200,00 грн.
    KPy 16-9 (4-х линейные, 3-х поз.,Dy6,К 1/4",боковое) (Замена Пневмораспределитель крановый АВ 71-22А (08-21)) 1 984,00 грн.
    KPy 16-10 (4-х линейные, 3-х поз.,Dy6,К 1/4",нижнее) 1 966,00 грн.
    В корзину! Удалить из корзины
Пневмораспределители крановые КРу16 являются более надежными аналогами пневмораспределителей типа В71-...M, В72-...M и В71..., АВ71....

    Пневматические распределители крановые КРу 16 с ручным управлением используются для изменения направления и перекрытия потоков сжатого воздуха в пневмосистемах станков различного назначения.
    Распределители предназначены для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80 и содержащем распыленное масло. Модели ручных распределителей Кру отличаются друг от друга внутренним сечением каналов, видом присоединения (канали вниз или в бок) и количеством позиций рычага. Ниже предложена сравнительная таблица всех типоисполнений ручника КРу16:

Параметр Нормы для типоразмеров
КРу16.1 КРу16.2 КРу16.3 КРу16.4 КРу16.5 КРу16.6 КРу16.7 КРу16.8 КРу16.9 КРу16.10
Номинальное давление, МПа 1,0
Условный проход, мм 16 10 16 10 10 16 10 10 6 6
Количество линий 4 4 4 4 4 4 6 6 4 4
Количество позиций 3 3 2 2 2 3 3 3 3 3
Присоединение к пневмосистеме Бок. Бок. Бок. Нижн. Бок. Нижн. Бок. Нижн. Бок. Нижн.
Пропускная способность, Кv, м3/ч, не менее 2,5 1,3 2,5 1,3 1,3 2,5 1,3 1,3 0,6 0,6
Общая утечка воздуха, см3/мин, не более 200
Присоединительная резьба по ГОСТ6111-52 К1/2" К3/8" К1/2" К3/8" К3/8" К1/2" К3/8" К3/8" К1/4" К1/4"
Полный средний ресурс, циклов, не менее 2*106
m, кг 0,9 0,5



- при монтаже пневмораспределителя закрепляются в любом пространственном положении четырьмя винтами через отверстия 7 мм (или 5,5 мм).
- присоединение к пневмосети осуществляется при помощи резьбовых отверстий, которые маркируются следующим образом:
1 — для подвода воздуха;
2, 4, 6, 8 — для выхода к потребителю;
3 — для выхода в атмосферу.

Цифры - номера воздушных каналов выбиты на корпусах распределителей КРу-16.

Примеры записи условного обозначения при заказе крановых распределителей у ООО "ФИРМА КОНТРАГЕНТ":

   распределитель крановый, четырехлинейный, двухпозиционный, с условным проходом 16 мм и присоединением к пневмосистеме сбоку, климатического исполнения УХЛ, категории размещения 4:
- пневмораспределитель крановый КРу 16.3 УХЛ4;
   - то же, для распределителя c Ду 10 мм и с нижним присоединением к пневмосистеме станков:
- пневмораспределитель КРу16.4 УХЛ4;

а KPy 16 contragent.com.ua

б KPy 16 contragent.com.ua

Пневмораспределитель крановый КРУ 16-3 является аналогичной заменой паспределителя В71-24А УХЛ4.

в KPy 16 contragent.com.ua

г KPy 16 contragent.com.ua

д KPy 16 contragent.com.ua

е KPy 16 contragent.com.ua



Если в Вашем цехе используется старое оборудование советских производителей - ниже предложены их характеристики для самостоятельного подбора аналогов:

Наименование

Аналог

Условный проход, мм

Пропускная способность, м³/ч

Номинальное давление, Мпа

Пневмораспределитель 08-11

Пневмораспределитель В71-22А

6

0,9

1,0

Пневмораспределитель 08-21

Пневмораспределитель АВ71-22А

6

0,9

1,0

Пневмораспределитель 12-11

Пневмораспределитель В71-23А

10

1,6

1,0

Пневмораспределитель 12-21

Пневмораспределитель АВ71-23А

10

1,6

1,0

Пневмораспределитель 16-11

Пневмораспределитель В71-24А

16

3,6

1,0

Пневмораспределитель 16-21

Пневмораспределитель АВ71-24А

16

3,6

1,0

Пневмораспределитель В71-33М

Пневмораспределитель В71-33А

10

1,6

1,0

Дополнительные фразы для поиска: ручной распределитель КРу 16.1 УХЛ4, где купить КРу-16.2, чертеж пневмораспределителя КРу16-3, срочно КРу 16 4, продажа КРу-16-5 У1, стоимость КРу16 6 ухл 4, из наличия КРу16.7, применение КРу16.8, использование КРу16.9, распределение воздуха прибором КРу16.10, кран КРу 16.1 УХЛ4 в Запорожье, пневматика КРу-16.2, пневматический кран КРу16-3 в Харькове, дилер чао пневматика KPY-16, ручной клапан КРУ16-3 завод производитель.

Это и другое пневмооборудование Вы можете приобрести связавшись с менеджерами по продажам ООО "ФИРМА КОНТРАГЕНТ".

Также ООО "ФИРМА КОНТРАГЕНТ" имеет возможность поставки следующих позиций пневмоаппаратуры: Клапаны П-КАП25, П-КАП16-1Пневмодроссели с глушителем П-ДГПневмоклапаны: П-КГ, П-КРМ, П-КРТ.000.  Пневмодроссель П-ДКПневмоемкость ПЕ (П-Е) 1,0 МПаИндикаторы давления П-ИД, Блок подготовки сжатого воздуха П-БК, Модульные устройства П-МК01, П-МК02, П-МК03, Блок управления ПБУ9 и другие.
