Амперметр цифровой АЦ-02 (1 А - 1000 А) имеет в своем распоряжении современный задатчик времени задержки отключения электроустановки при первой подаче электропитания, для предотвращения ложного аварийного отключения от "пусковых токов".

В качестве датчиков используются стандартные трансформаторы тока. Диапазон измерения силы тока Амперметром АЦ02 устанавливается потребителями индивидуально на месте использования с помощью кнопок прибора.

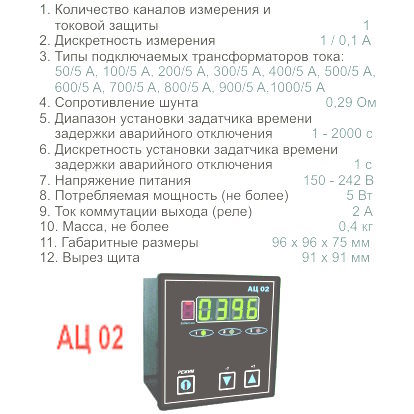

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Амперметра цифрового АЦ-02

• В качестве первичных датчиков используются стандартные трансформаторы тока: 50/5 А, 100/5 А, 200/5 А, 300/5 А, 400/5 А, 500/5 А, 600/5 A, 700/5 A, 800/5 A, 900/5 A,1000/5 А.
• Количество каналов измерения - 1.
• Дискретность измерения силы тока при работе с трансформаторами тока 50/5 и 100/5 А - 0,1 А, при работе с трансформаторами тока 200/5 А, 300/5 А, 400/5 А, 500/5 А, 600/5 A, 700/5 A, 800/5 A, 900/5 A, 1000/5 А - 1 А.
• Диапазон измерения силы тока устанавливается потребителем с помощью кнопок прибора (функция масштабирования, см. раздел паспорта "Режим конфигураций") и отвечает характеристикам, приведенным в таблице 1 поспорте изделия АЦ-02.
• Диапазон установки задатчика времени задержки от 1 сек. до 2000 сек., с дискретностью установки 1 сек.
• Время установления рабочего режима прибора не более 5 мин.
• Прибор АЦ 02 имеет выход для отключения электроустановки при превышении заданного аварийного значения силы тока.
• Прибор цифровой АЦ 02 имеет задатчик времени задержки отключения электроустановки при превышении установленной аварийной силы тока.
• Прибор имеет задатчик времени задержки отключения электроустановки при первой подаче электропитания, для предотвращения ложного аварийного отключения от "пусковых токов".
• ЦИ прибора - пятиразрядный с высотой знака не менее 10 мм.
• Конструкция прибора предусматривает наличие светодиодной индикации о выдаче аварийных сигналов.
• Питание прибора осуществляется от сети переменного тока напряжением от 130 до 242 В и частотой 50 - 60 Гц. Мощность, потребляемая прибором, не более 5 Вт.
• Прибор обеспечивает по выходу коммутацию цепей переменного тока силой до 1 А и напряжением до 250 В (при индуктивной нагрузке с cos ф более 0,7).
• Габаритные размеры прибора - 96 мм х 96 мм х 75 мм.
• Вырез щита - 91 х 91 мм.
• Масса прибора - не более 0,4 кг.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ПРИБОРА - Амперметр цифровой АЦ 02

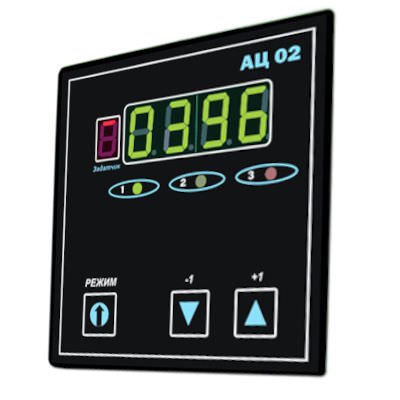

Элементы электрической схемы прибора расположены на печатных платах и заключены в корпус из изоляционного материала. Прибор Амперметр АЦ 02 встраивается в вырез щита и крепится при помощи скобы и винтов. На передней панели прибора расположены ЦИ, кнопки выбора режима, светодиодные индикаторы выходов. На тыльной стороне корпуса прибора расположен клеммник для подключения первичных преобразователей, электропитания, объектов регулирования.

Принцип работы прибора основан на измерении напряжения переменного тока, возникающего на электродах шунта (0,29 Ом), и преобразования полученного значения сигнала при помощи АЦП в цифровую форму. Цифровой сигнал обрабатывается микроконтроллером, значение отображается на ЦИ, сравнивается с задатчиками и управляет выходным реле.

Все операции по подключению прибора осуществлять при отключенном электропитании.

Для получения достоверных результатов измерения и регулирования, и для предупреждения возможных повреждений прибора следует придерживаться следующих правил:

1. выдержать прибор в течение 4 ч в рабочих условиях применения, если он более часа находился в климатических условиях, отличающихся от рабочих, и 24 ч, если он более 1 ч находился при влажности окружающего воздуха, соответствующей предельным условиям транспортирования;
2. установить прибор в вырез щита и закрепить при помощи скобы и винтов крепления;
3. подключить прибор посредством клеммника (рисунок 3, 4) и включить напряжение питания.
4. После подачи напряжения питания производится установка прибора в исходное положение, при котором на ЦИ отображается значение силы тока. Контакты выходного реле нормально замкнуты.

🔌 Цифровой амперметр АЦ-02 — Надёжный контроль тока!

✅ Преимущества использования АЦ-02:

• Высокая точность измерений
  Цифровая индикация и качественная элементная база обеспечивают стабильные и точные показания.

• Яркий светодиодный дисплей
  Удобное считывание данных при любом уровне освещения.

• Компактность и простота монтажа
  Устройство легко встраивается в щиты, шкафы и панели стандартного исполнения.

• Широкий диапазон измерения тока
  Возможность работы с трансформаторами тока расширяет диапазон измерений.

• Помехоустойчивость
  Стабильная работа даже в условиях промышленного электромагнитного шума.

• Низкое энергопотребление
  Экономичное потребление энергии снижает общую нагрузку на сеть.

• Надёжность и долговечность
  Конструкция рассчитана на долгий срок службы без регулярного обслуживания.

Прибор цифровой Амперметр АЦ-02 – это эффективное решение для систем электропитания, аварийного отключения и обезопасивания производственных процессов на Вашем предприятии!
