Затвор дисковый поворотный трансформаторный ДУ-50 (ДУ-80, ДУ-100, ДУ-125)

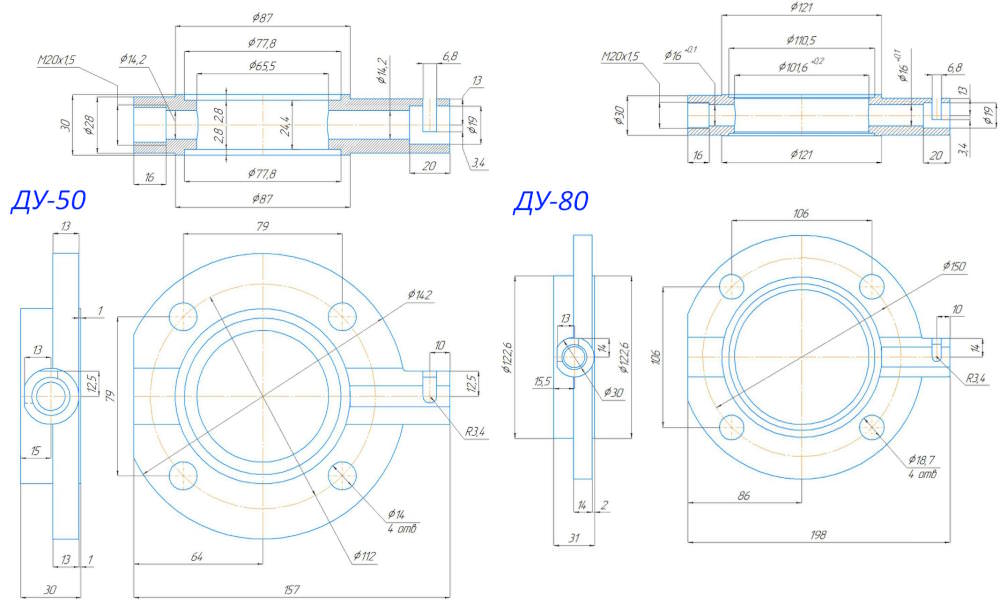

Установка и обслуживание затворов дисковых ЗДП Затвор трансформаторный ДУ-80 Затвор трансформаторный ДУ-50 дисковые затворы ДУ-50, ДУ-80 чертеж
  • Артикул: 407071. Цена с НДС актуальна с 12.10.2025г.
    Затвор дисковый поворотный ДУ-50 (трансформаторный) 4 200,00 грн. , Затвор дисковый поворотный ДУ-80 для трасформаторов 5 310,00 грн. , Затвор к силовым масляным трансформаторам ДУ-100 6 240,00 грн. , Затвор (шибер) ДУ-125 7 740,00 грн. В корзину! Удалить из корзины
Новые дисковые затворы ДУ-50, ДУ-80, ДУ-100, ДУ-125 к силовым масляным трансформаторам.

Дисковый затвор ДУ50 представляет из себя задвижку в форме диска, помещенную в цилиндрический корпус (оправу). Монтаж трансформаторных дисковых затворов (любого диаметра) к трубопроводу производится методом фланцевого соединения. Задвижка от ООО "Фирма Контрагент" может поворачиваться вокруг своей оси - обеспечивая изменение сечения трубопровода, до его полного перекрытия. Для максимального открытия затвора ДУ-50, нужно расположить дисковую задвижку (баттерфляй) паралельно по отношению к направлению перекачиваемой среды.

Характеристика затворов дисковых для трансформаторов:

  1. Рабочая среда - трансформаторное масло ТК по ГОСТ 982 или ГК по ТУ 381011025.
  2. t° рабочей среды, в диапазоне от -60 до +155 °C.
  3. Тип привода ЗДП - ручной.
  4. Гарантийный срок: 12 месяцев с даты ввода в эксплуатацию.
  5. Материал корпуса - алюминиевый сплав.
  6. Открытие или закрытие затворов допускается при температуре масла не ниже минус 30°C.
  7. Затворы вакуумплотны, герметичность затворов по 1 классу.
  8. Присоединительные размеры затворов с условным проходом Dy 50, 80 и 100 для условного давления Ру 0,6 МПа (6 кгс/см²), Dy 125, 150 и 200 – Ру 1,0 МПа (10 кгс/см²).
  9. Направление подачи рабочей среды – любое.
  10. Рабочее положение в пространстве – любое.
Тип затвора трансформаторного Проход условный Dy, мм Давление рабочее Pp, МПа (кгf/см²) Допустимый крутящий момент закрытия и открытия затвора M, кгf·м Длина рычага, м Масса, кг
Затвор Dy 50 50 0,20 (2,0) 2 0,16 0,92
Затвор Dy 80 80 3 0,16 1,35
Затвор Dy 100 100 0,35 (3,5) 3,2 0,18 1,88
Затвор Dy 125 125 15 0,205 3
Затвор Dy 150 150 0,205 3,3
Затвор Dy 200 200 0,27 6,77

ООО "Фирма Контрагент" комплектует следующими запчастями к трансформаторам:



Поисковые фразы: Затвор дисковый ДУ-50, затвор поворотный ДУ-80, затвор шиберный трансформаторный ДУ-100, затвор для трансформаторов ДУ-125, Дисковый затвор ЗПД-80, Затвор дисковый поворотный DN 80 PN 2.5 ВБИЕ.491625.013, Затвор поворотный дисковый DN 50 PN 2.5 ВБИЕ.491615.003, паспорт качества на трансформаторный затвор Киев, Затвор дисковый Ж83-Р1200-00 ДУ-80 в Запорожье, Затвор дисковый трансформаторный Ж83-Р1200 ДУ-100 в Днепре, трансформаторная запчасть затвор поворотный Ж 83 Р1200, затвор дисковый ж83 р1200 02 dn 125 pn 4 5, Затвор дисковый поворотный Ж83-Р1200 (Ду125) для силовых масляных трансформаторов и реакторов в качестве запорного устройства, затвор трансформаторного масла купити в Україні, ціна на затвор Ду-100 трансформаторний поворотний.

Страна производства:

Украина
